目 錄
海水冷卻塔人字柱修復--江蘇悅中悅高空工程有限公司
相關的建筑法律、法規、建筑規范、規程及質量標準
(1)國家標準《混凝土結構耐久性設計規范》（GB/T 50476-2008）；
(2)國家標準《通用硅酸鹽水泥》（GB 175-2007）；
(3)國家標準《建設用砂》（GB/T 14684-2011）；
(4)國家標準《混凝土外加劑》（GB 8076-2008）；
(5)國家標準《建筑結構檢測技術標準》（GB/T 50344-2004）；
(6)國家標準《混凝土結構設計規范》（GB 50010-2010）；
(7)國家標準《混凝土結構工程施工質量驗收規范》（GB 50204-2015）；
(8)國家標準《建筑涂料用乳液》（GB 20623-2006）；
(9)國家標準《工業建筑防腐蝕設計規范》（GB 50046-2008）；
(10)國家標準《建筑防腐蝕工程施工及驗收規范》（GB 50212-2014）；
(11)國家標準《建筑防腐蝕工程質量檢驗評定標準》（GB 50224-2010）；
(12)國家標準《建筑工程施工質量驗收統一標準》（GB 50300-2013）；
(13)國家行業標準《混凝土耐久性檢驗評定標準》（JGJ/T 193-2009）；
(14)國家行業標準《混凝土結構耐久性評定標準》（CECS 220 : 2007）；
(15)國家行業標準《混凝土結構耐久性修復與防護技術規程》（JGJ/T 259-2012）；
(16)國家行業標準《混凝土結構修復用聚合物水泥砂漿》（JG/T 336-2011）；
(17)國家行業標準《混凝土結構加固用聚合物砂漿》（JG/T 289-2010）；
(18)國家行業標準《聚合物水泥防水砂漿》（JC /T 984- 2011）；
(19)國家行業標準《鋼筋混凝土阻銹劑》（JT/T 537-2004）；
(20)國家行業標準《鋼筋阻銹劑應用技術規程》（JGJ/T 192-2009）；
(21)國家行業標準《港口水工建筑物修補加固技術規范》（JTS 311-2011）；
(22)國家行業標準《聚合物水泥砂漿防腐蝕工程技術規程》（CECS 18 : 2000）；
(23)國家行業標準《海港工程混凝土結構防腐蝕技術規范》（JTJ 275-2000）；
(24)國家標準《混凝土結構加固設計規范》（GB 50367-2013）；
(25)國家標準《工程結構加固材料安全性鑒定技術規范》（GB 50728-2011）；
(26)國家標準《工業循環水冷卻設計規范》（GB/T 50102-2014）；
(27)國家標準《普通混凝土長期性能和耐久性能試驗方法標準》（GB/T 50082-2009）；
(28)國家行業標準《建筑砂漿基本性能試驗方法》（JGJT70-2009）；
(29)國家標準《色漆和清漆密度的測定 比重瓶法》（GB/T 6750-2007）；
(30)國家標準《涂料粘度測定法》（GB1723-1993）；
(31)國家標準《色漆、清漆和塑料不揮發物含量的測定》（GB1725-2007）；
(32)國家標準《漆膜耐濕熱測定法》（GB/T 1740-2007）；
(33)國家標準《色漆、清漆耐中性鹽霧性能的測定》（GB/T 1771-2007）；
(34)國家標準《漆膜附著力測定法》（GB1720-89（79））；
(35)國家標準《漆膜耐沖擊測定法》（GB/T 1732- 1993）；
(36)國家標準《漆膜耐水性測定法》（GB/T 1733- 1993）；
(37)國家標準《色漆、清漆漆膜厚度的測定》（GB/T 13452.2-2008）；
(38)國家標準《色漆、清漆拉開法附著力試驗》（GB/T 5210-2006）；
(39)其他相關標準。
1、冷卻塔長期在海水鹽霧環境下服役，建成使用一定年限后基本都會出現人字柱環向鋼筋銹蝕、混凝土表面涂層脫落等現象。隨著冷卻塔服役時間的增加，環向鋼筋的銹蝕將會愈加嚴重，甚至可能導致縱向主要受力鋼筋開始銹蝕。這將會使人字柱耐久性問題逐漸凸顯，嚴重影響冷卻塔結構的正常使用與安全性能。
2、依據《混凝土結構設計規范》GB50010-2010，耐久性設計中混凝土結構環境等級的規定：海岸環境為三b級環境，設計年限為50年的結構，保護層厚度針對箍筋不小于50mm；另外該規范第8.2.2條規定混凝土中摻入阻銹劑的情況可以適當減小保護層厚度。如果是海水環境，環境類別為四類，就要采用其他規范。
3、依據《混凝土結構耐久性設計規范》GB50476-2008第6.2條規定：重度鹽霧區域的海洋氯化物環境等級為III-E級，依據該規范6.3條，設計年限50年的結構，混凝土標號最小為C45，箍筋保護層厚度不小于60mm。
4、依據《工業循環水冷卻設計規范》（GB/T 50102-2014），海水冷卻塔人字柱的箍筋保護層厚度根據循環水鹽度的不同而不同，循環水鹽度50mg/L，對應保護層厚度55mm，循環水鹽度100mg/L，保護層厚度60mm。根據冷卻塔循環海水水質分析資料，如果冷卻塔循環水采用濃縮海水，氯根濃度在20000mg/L左右，遠高于規范的100mg/L，保護層厚度應該為60mm。
5、由于土建施工的原因，很多冷卻塔人字柱在經過現場檢測后，發現混凝土保護層的厚度很不均勻，人字柱內側混凝土保護層厚度較大，而外側混凝土保護層厚度較小，這是造成人字柱環向鋼筋銹蝕、混凝土表面涂層脫落的主要原因。
1.1.海水中鹽分總量大約在3％，且富含Cl—、Mg2+、SO42—，這些離子對混凝土結構有很強的腐蝕作用。雖然冷卻塔循環水使用的是除鹽后的海水，但環境條件的不同，造成的破壞程度也有輕重之分。
1.2.氯離子是造成鋼筋銹蝕的主要原因，而冷卻塔循環水環境含有一定的鎂鹽、硫酸鹽。根據相關機構的試驗研究結果表明，在混凝土的液相中，當濃度比值為Cl—／OH—>0.61時，鋼筋開始銹蝕，并以此作為“臨界值”。
1.3.水泥水化的高堿性使混凝土內鋼筋表面產生一層致密的鈍化膜。Cl—是極強的去鈍化劑，Cl—吸附于局部鈍化膜處，使該處的pH值迅速降低，從而破壞鋼筋表面鈍化膜。鐵基體作為陽極受到腐蝕，大面積鈍化膜區域作為陰極。由于是大陰極對應小陽極，腐蝕速度很快。鋼筋銹蝕體積膨脹，可超過原體積的6倍，是混凝土開裂的主要原因。
2.1.高溫使腐蝕速度加快，能大大縮短鋼筋脫鈍的時間。南方沿海氣溫常年較高，有助于腐蝕反應的發生。北方地區溫差變化大，冬季氣溫正負變化，混凝土孔隙內水反復發生凍融循環。
2.2.由于混凝土使用一定年限后，基體表面總會有細小的裂隙、罅縫、孔洞。在春夏秋冬季節交換中，這些裂隙、罅縫、孔洞浸滿海水后由于溫度的變化而出現結冰和解凍現象。日積月累，凍融循環進一步加劇了對混凝土結構的破壞。
2.3.混凝土的抗?jié)B性是對抗凍性有很大影響的控制因素。由于凍融的作用，混凝土結構的抗?jié)B性能也會逐漸下降，如此往復，惡性循環，混凝土結構的整體性能會隨著時間的推移而逐步下降。
3.1.混凝土的碳化過程是指工程所處環境中的二氧化碳?xì)怏w，通過混凝土內部孔隙進入混凝土中，與混凝土中的Ca(OH)2發生化學反應，生成CaCO3和水的過程。
3.2.混凝土碳化以后，pH值急劇下降，破壞了鋼筋的鈍化膜賴以生存的環境?；炷猎诤Ｋ刑蓟⒉粐?yán)重，這是由于水下C02含量不充分的緣故。易發生混凝土碳化的部位都是暴露在空氣中的部段。
綜合以上各種因素，混凝土破壞原因，按重要性遞減順序排列是：鋼筋銹蝕、凍害、物理化學作用?？梢妰龊σ彩鞘够炷疗茐牡闹匾蛩?。

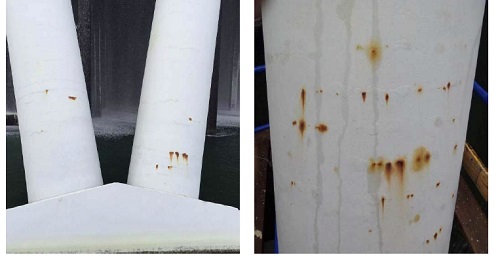

4.1.由于土建施工時的各種原因，人字柱的混凝土保護層厚度分布如果嚴重不均勻。保護層薄弱的內、外側存在嚴重的環向螺旋箍筋銹蝕而引起的混凝土保護層開裂/剝落。
4.2.人字柱內鋼筋籠向內或外偏移引起柱底內、外側鋼筋保護層厚度不足，氯離子的侵入引起保護層較小的環向箍筋發生銹蝕，鋼筋銹蝕產物的體積膨脹最終導致人字柱底部外側混凝土保護層出現脹裂/剝落等現象。
由于修復人字柱時須要鑿除部分人字柱混凝土保護層，人字柱承載力會有一定的削弱。因此人字柱結構鑿除保護層施工不應集中在同一位置，而應該盡可能分散。可根據同時開工的人字柱數量，均布在冷卻塔周邊，各工作面按同一方向轉動的次序進行施工。人字柱修復應以單根為單位，采用鑿?fù)暌桓迯?fù)一根的方法進行施工，盡量減少人字柱鑿開保護層后未修復的時間。
1.1..基層處理
1.2.鋼筋除銹
1.3.界面處理，噴涂阻銹劑
1.4.修復銹蝕鋼筋處鑿除的混凝土凹坑
1.5.涂刷無機防水防腐涂料
1.6.箍筋補強
1.7.人字柱鋼筋保護層修復
1.8.表面處理
2.1.1.在基層處理前，首先要探明人字柱縱筋和環向箍筋的分布情況和混凝土保護層的實際厚度。施工過程中防止鑿斷縱筋和箍筋等事件發生。
2.1.2.根據現場實際檢測結果，確定氯離子侵蝕混凝土基面的深度，然后將柱表面侵襲腐蝕的混凝土層鑿去，保證被氯離子侵蝕的部分混凝土剔除干凈。對于柱箍筋有銹蝕的情況，應鑿除銹蝕箍筋背面氯離子含量較高的混凝土。再用高壓淡水清除混凝土表面浮灰、松散物和其它不牢固附著物，以去除氯離子。
2.2.1.仔細檢查鋼筋銹蝕情況，銹蝕鋼筋須要進行表面除銹處理。
2.2.2.除銹處理可采用手工除銹和機械除銹。手工除銹的常用方法是用鋼絲刷、砂盤、麻袋布等輕擦，除銹速度慢，效率低。機械除銹采用圓盤鋼絲刷除銹，除銹效率高，效果好，推薦使用機械除銹。
2.2.3.除銹過程以鋼筋去除表面污銹，接近金屬本色為止。
2.3.1.在露出鋼筋的表面和鑿出的混凝土周圍應涂刷一層外涂型有機阻銹劑，外涂型有機阻銹劑可在鋼筋表面形成分子層作為保護膜，在鋼筋銹蝕的電化學過程中，既可阻止陽極反應，又可阻止陰極反應。
2.3.2.涂刷有機阻銹劑時，要注意不能漏涂，涂刷均勻，無氣泡、流掛。
2.4.1.采用聚合物砂漿將因鋼筋銹蝕鑿除的混凝土凹坑表面找平，不使鋼筋外露。
2.4.2.填抹要嚴實，表面抹光處理。
2.5.1.將抹光壓實的人字柱表面，涂刷水泥基無機防水防腐涂料進行防護。
2.5.2.涂刷水泥基無機防水防腐涂料至少兩遍，不能漏涂，涂刷均勻，涂層飽滿、無氣泡、流掛。
2.6.1.《港口水工建筑物檢測與評估技術規范》（JTJ 302-2006）指出：鋼筋銹蝕之后截面損失不超過5%時鋼筋的強度不變。這種情況截面損失較小，鋼筋強度不變可以不進行加固處理。銹蝕鋼筋截面損失大于5%時鋼筋的強度降低，這種情況截面損失較大，鋼筋強度也降低，就必須進行鋼筋補強。
2.6.2.對需要箍筋補強的部分，先用聚合物水泥砂漿修復平整后，對構件表面進行打磨平整，尤其是表面的凸出部位要磨平，然后粘貼碳纖維布，碳纖維布表面糙化后采用聚合物砂漿保護。
2.7.1.采用摻入阻銹劑的聚合物水泥砂漿進行截面修復，如果人字柱鋼筋混凝土結構內、外側鋼筋保護層厚度較薄時，應用聚合物水泥砂漿進行修復。
2.7.2.在人字柱朝內、外側較薄的一邊涂抹聚合物水泥砂漿，恢復內、外側原截面大小，保證內、外側的箍筋混凝土保護層厚度不小于40mm。
2.8.1.砂漿涂抹施工完后進行塑料薄膜覆蓋養護、以防水分流失，12小時后進行灑水養護，養護期內保證砂漿表面長期濕潤。
2.8.2.表面進行涂刷防腐油漆。
1.1.修補完人字柱后，先涂刷防腐封閉阻銹漆，再進行防腐油漆涂刷。
1.2.水泥基防水防腐保護涂料：材料屬性符合《聚合物水泥防水砂漿》（JC /T 984- 2011）中關于II型砂漿規定：初凝時間不小于45min，終凝時間不大于24小時；抗壓強度≥24.0MPa；抗折強度≥8.0MPa；7天粘結強度≥1.0MPa，28天粘結強度≥1.2MPa。對于涂層試件7天抗?jié)B壓力≥0.5MPa；砂漿試塊7天抗?jié)B壓力≥1.0MPa，28天抗?jié)B壓力≥1.5MPa。
2.1.底層漆涂裝：調整好稀釋比例，使底漆完全滲透進混凝土表面，調好的油漆必須在混合使用期內涂裝，要求干漆膜厚度50μm。
2.2.表面滿批無溶劑環氧膩子，修補砂漿表面缺陷，膩子總厚度350μm，批完一次都要把表面打磨光滑。
2.3.中間層漆涂裝：在底層漆表面干后才能進行中間層漆的涂裝，要求干漆膜厚度300μm，應隨時用濕模卡測量涂裝厚度，如厚度不足，補涂至規定厚度。
2.4.面層漆涂裝：在中間層漆驗收合格后才能進行面層漆的涂裝，應注意面層漆顏色是否一致、美觀。要求干漆膜厚度100μm，施工中隨時用濕?？y量涂裝厚度，如厚度不足，補涂至規定厚度。最后要測量干膜厚度，保證符合設計要求。
2.5.采用噴涂法涂裝的油漆厚度一般不會一次就達到厚度要求，需要多次噴涂，注意每次噴涂都應在上一層油漆干燥后進行。
2.6.重涂時間控制：各層漆涂裝后，養護時間必須達到各層涂料規定的表干間隔時間，并且在重涂間隔時間內進行下一道涂裝工序。應依據涂料商所提供的資料及產品說明書的要求嚴格執行涂料重涂間隔的要求進行施工。

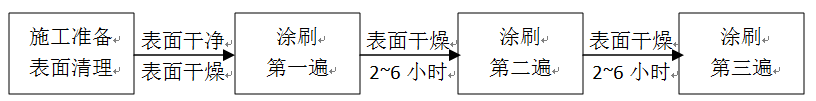

3.1.嚴格按照配比混合、攪拌均勻，禁止向混合料內加水稀釋。
3.2.確?；鶎忧鍧?、堅固、濕潤但無明水的情況下涂刷，禁止在基面干燥的情況下涂刷。
3.3.實行兩遍涂刷制，材料總用量為1.5 kg/m2，涂層厚度在1.2mm左右。
3.4.不要在結冰或上霜的表面施工，環境溫度低于5℃或未來7天環境溫度低于5℃時，禁止施工。
3.5.不要在雨天施工，新施工的表面72小時內要防止雨淋。
4.1.檢查涂料的基本性能，各項證書以及權威機構的檢測結果，材料性能滿足要求。
4.2.外觀目測檢查，檢查防水防腐保護涂料涂刷應均勻，無漏涂、漏刷、流掛、皺折、鼓泡、露基底等缺陷。
4.3.涂層外觀，在標準養護后，涂層均勻、無色差、無流掛、無斑點、不起泡、不龜裂、不剝落。
4.4.涂層耐老化性，面漆耐老化試驗1000小時后，不粉化、不起泡、不龜裂、不剝落。
4.5.涂層耐鹽霧性，涂層耐鹽霧試驗1000小時后，不粉化、不起泡、不龜裂、不剝落。
4.6.涂層耐堿性，耐堿試驗30天后，不起泡、不龜裂、不剝落。
4.7.涂裝完成7天后，應對涂層干膜厚度進行測定，每50m2測點應不少于30個。平均干膜厚度應不小于設計干膜厚度，最小干膜厚度應不小于設計干膜厚度的85%。如不符合上述要求，應根據檢查情況進行局部或全面補漆，直至達到要求的厚度。
4.8.涂裝后7天，應測定涂層系統的粘結強度，采用《色漆、清漆，拉開法附著力試驗》（GB/T 5210-2006）的規定，測定涂層的粘結強度。在試驗區的上中下部分分別取3個部位，每個部位取3個點，測定涂層粘結強度，9個點的涂層粘結強度平均值不下于1.5MPa，最小粘結強度測點值不小于1.2MPa。如不合格可在原測點附近，加倍測點進行測定，如仍不合格，涂裝后施工應返工。
4.9.涂層粘結強度測試后，按照相同的涂層系統修補測點部位破損的涂層。
5.1.涂裝前應對表面處理進行質量檢驗，合格后才能進行涂裝。
5.2.涂裝時，涂層道數和涂膜厚度應符合設計要求。
5.3.涂裝時如發現漏涂、皺紋、針孔、流掛、發白、裂紋等缺陷應及時處理。
5.4.涂裝后應進行涂層外觀目視檢查，涂層應連續、均勻、平整，無漏涂、流掛、變色、色差、針孔、氣泡、裂縫等缺陷。
5.5.應對涂層干膜厚度進行測定，每50m2測點應不少于30個。平均干膜厚度應不小于設計干膜厚度，最小干膜厚度應不小于設計干膜厚度的85%。如不符合上述要求，應根據檢查情況進行局部或全面補漆，直至達到要求的厚度。
5.6.應測定涂層系統的粘結強度，采用《色漆、清漆，拉開法附著力試驗》（GB/T 5210-2006）的規定，測定涂層的粘結強度。按每個檢測單元隨機檢測不少于5個點，測定涂層粘結強度，涂層粘結強度平均值不小于1.5MPa，最小粘結強度測點值不小于1.2MPa。如不合格可在原測點附近，加倍測點進行測定，如仍不合格，則判定涂粘結強度不合格。
2019年10月
