一、工藝及特點

1.概述

石灰石-石膏濕法工藝是國內火電廠脫硫的主導工藝,當不設GGH加熱器加熱系統時,煙氣溫度一般在50℃左右。過脫硫后,煙氣中的二氧化硫的含量大大減少，而洗滌的方法對除去煙氣中少量的三氧化硫效果并不好,因此仍然殘留近5%的二氧化硫和60%左右的三氧化硫。由于經濕法脫硫,煙氣濕度增加、溫度降低，煙氣極易在煙囪的內壁結露，煙氣中殘余的三氧化硫溶解后,形成腐蝕性很強的稀硫酸液。

2.脫硫煙囪內的煙氣特點

1）煙氣中水份含量高，煙氣濕度很大：煙氣濕度大，含有的腐蝕性介質在煙氣壓力和濕度的雙重作用下，結露形成的冷凝物具有很強的腐蝕性，對煙囪內側結構致密度差的材料產生腐蝕，影響結構耐久性。

2）煙氣溫度低，脫硫后的煙氣溫度一般在約50℃，經GGH加溫器升溫后一般在80℃左右；（本次不采用GGH）

3）煙氣中含有酸性氧化物，使煙氣的酸露點溫度降低；

4）煙氣中的酸液的濃度低，滲透性較強。濃度稀硫酸液比高濃度的酸液腐蝕性更強。

5）煙氣中的氯離子遇水蒸氣形成氯酸，它的化合溫度約為60℃，低于氯酸露點溫度時，就會產生嚴重的腐蝕，即使是很少量的氯化物也會造成嚴重腐蝕。液的溫度在40-80℃時，對結構材料的腐蝕性特別強。以鋼材為例，40-80℃時的腐蝕速度比在其它溫度時高出約3-8倍。

二、防腐方案

1.煙囪頂部的防腐方案

1.1.煙囪頂部為了防止雨水從頂部進入煙囪內襯防腐系統，煙囪頂部為防腐最薄弱的部位同時也為避免氣候的影響，頂部有一定的正（負）壓的存在，且易結露，這部分腐蝕比較嚴重。

1.2.對頂部制作出向煙囪內壁傾斜的斜坡，坡度應在6-10°左右，在斜坡上刷涂一層底涂，待底涂干燥后澆筑耐酸膠泥（厚度為10mm如頂部有斜坡度，可不用耐酸膠泥澆筑），并在其表面用玻璃纖維氈+3301不飽和樹脂二氈四油作樹脂層加強進行耐磨防開裂處理。

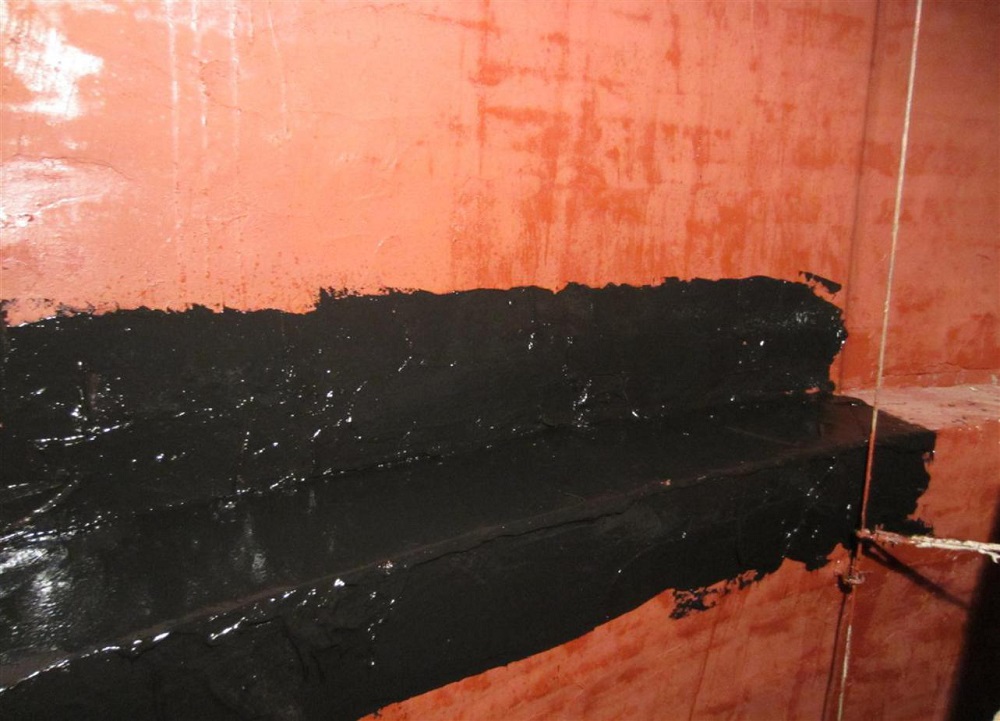

2.煙道和煙囪接口防腐方案

2.1.這部分表面是煙道與煙囪磚內襯的結合部，處與煙氣的高流速區域（泡沫玻璃磚易磨損區）,不但要承受結露匯集腐蝕，而且長期受氣流的強力沖擊，尤其是冷熱狀態下的應力積聚，成為煙囪內腐蝕最重的區域之一。

2.2.在煙道與煙囪內筒接縫處，檢查焊縫是否滿焊，否則應進行補焊。打磨清理干凈搭接部位焊縫，確保平整度及圓弧過渡滿足要求

2.3.表面采取耐高溫乙烯基酯玻璃鱗片+玻璃絲布防腐，厚度3㎜。

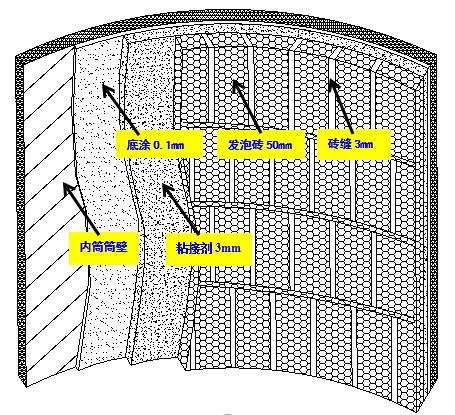

2.4.在玻璃鋼表面粘貼高強度泡沫玻璃磚加強防腐，雙層防護，效果更佳。

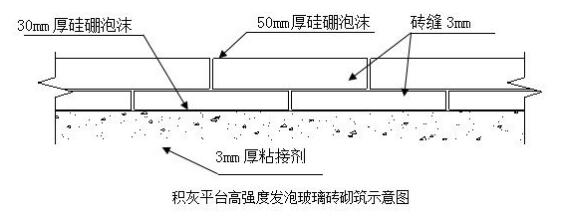

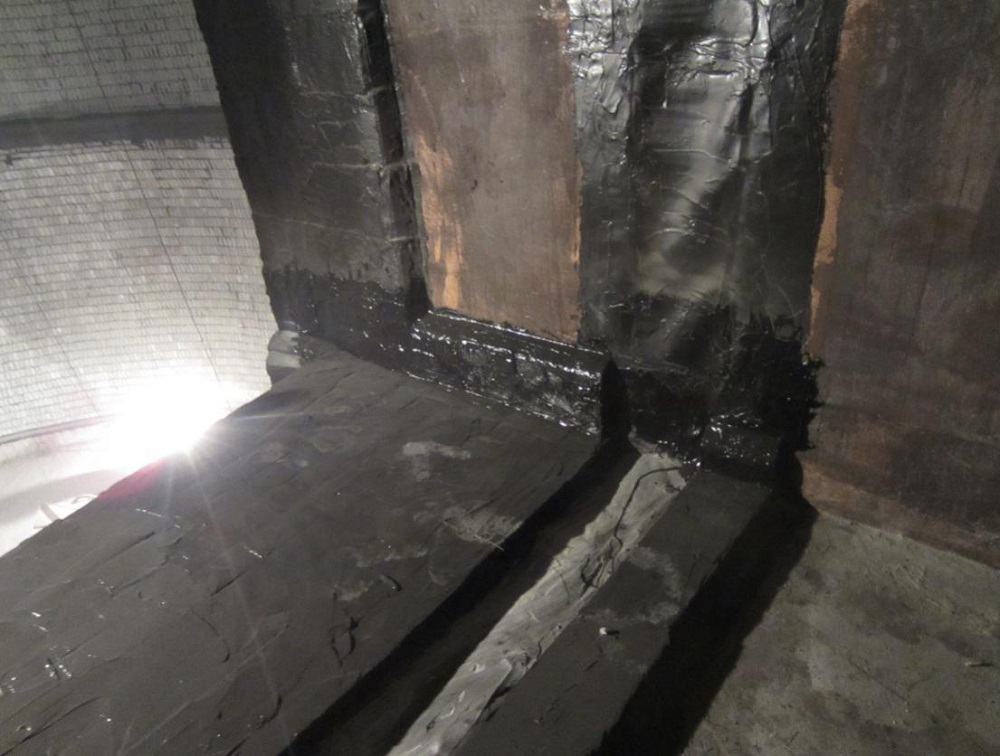

3.積灰平臺平面圖設計

水流匯集線是積灰平臺的水流設計通道，煙囪圓周為遠離水流匯集線的邊界最高，與孔口的最大落差為180 mm ，其它部分的高度服從水流去向原理。

3.1.在水平部分積灰平臺上制作坡度i=2，形成積水朝著下水口統一流向；

3.2.找坡：用耐酸膠結料泡沫玻璃磚找坡；

3.3.積灰平臺防腐 : 對積灰平臺有變形的部位進行柔性防腐處理，然后采用如下高抗壓強度的泡沫玻璃磚進行防腐。

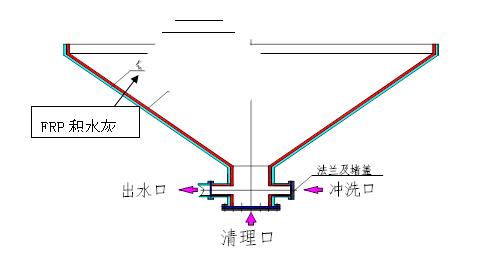

4.冷凝液排出方案

4.1.積灰平臺和煙道冷凝液引出外距地平面高1米，引出管道用316L不銹鋼制作。冷凝液排出口的數量和位置按照設計圖紙所示，煙囪中心設置一個排酸口，排酸口設定為四通結構，方便運行中的日常清理。

4.2.這部分表面是長期浸在酸液中，是重腐蝕區域。

4.3.排水結構件全部采用厚壁2.5㎜316L不銹鋼制作，不需要單獨防腐。

5.煙囪頂口外沿下翻10米防腐蝕方案

5.1.頂部外筒處于煙囪出口，當煙囪通過脫硫濕煙氣時，受自然溫度的冷卻，濕煙氣中的酸性水蒸氣形成酸雨，對頂面和外筒壁進行長期酸雨沖刷，造成耐酸混凝土壓頂和外筒壁存在高速腐蝕；另外，該部位是煙氣的出口，除了酸性冷凝水的滲透腐蝕外，還受可見光長期照射，防腐設計應考慮抗光照老化性。

5.2.頂部處于煙囪出口處，當煙囪通過脫硫濕煙氣時，受自然溫度的冷卻，濕煙氣中的酸性水蒸氣形成酸雨，對頂面和外壁進行長期酸雨沖刷，造成鑄鐵壓頂高速腐蝕，結構壽命為煙囪結構最薄弱環節。

5.3.全部表面采用環氧聚氨酯耐酸涂料2底2中2面加厚處理,防腐層厚度為0.5㎜,表面進行防UV處理.

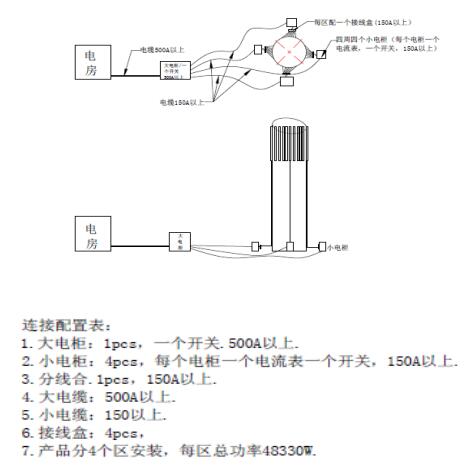

6.煙囪上部防凍結措施

6.1.根據項目所在地的氣象條件，極端低氣溫情況下煙囪上部需進行加裝防凍結加熱裝置措施。

   6.2.防凍結措施采用電伴熱，在煙囪上部圍繞?32管三圈，電纜從煙囪下部接到煙囪頂部。已取得了很好的效果。

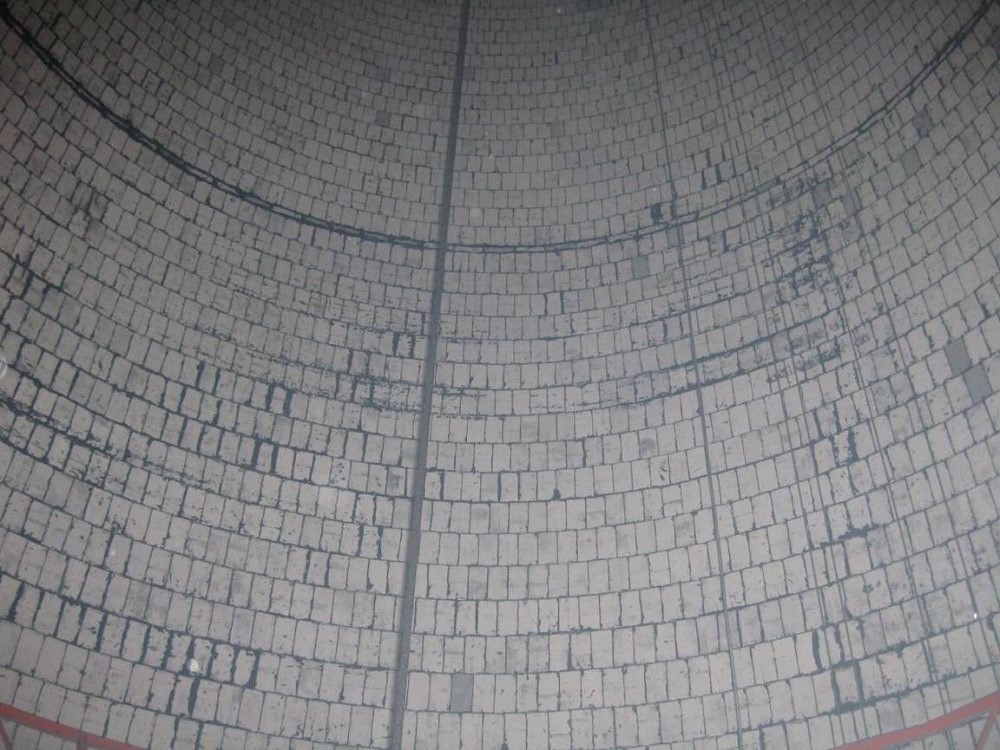

7、煙囪高流速區域防腐

（平臺向上30米煙囪內壁(含隔煙墻)、煙囪頂口200-210米內壁）

7.1.煙囪入口段及出口段處于高流速區域，腐蝕比較強，沖擊力大，所以采用?；沾纱u+高溫耐酸粘結劑防腐。

8、牛腿部分防腐方案

8.1.這部分表面是煙囪內筒熱脹冷縮的補償區，結構復雜，要滿足膨脹縫的動態脹縮，是煙囪防腐最重要、最關鍵的部位。

8.2.膨脹縫要彈性密封處理，并且能適應熱脹冷縮的變化。

8.3.膨脹縫清理:清除膨脹縫區域的耐酸砂漿結構物，漏出內襯磚體。

8.4.膨脹縫密封：按照圖示結構，用彈性耐酸橡膠膠泥進行密封。

8.5.防腐：在所有表面連續滾涂專用防腐涂料1㎜。

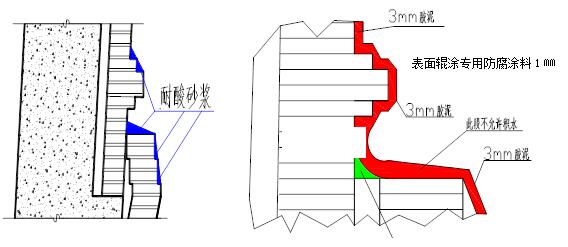

9、牛腿防腐結構示意圖
