YZMC-KK20阻燃型纖維增強(qiáng)聚合物煙囪防腐內(nèi)襯材料

1.產(chǎn)品說明：

☆ 為了解決燃煤電廠脫硫煙囪所面臨的嚴(yán)重腐蝕問題，我公司在國內(nèi)進(jìn)行了大量的工程案例調(diào)研和脫硫煙囪防腐蝕技術(shù)專家走訪，在知名防腐蝕專家的指導(dǎo)下，通過調(diào)查、分析發(fā)達(dá)國家脫硫煙囪防腐蝕案例和技術(shù)成果，借鑒美國30多年來采用玻璃鋼煙囪所獲得的優(yōu)異使用性能，決定借鑒美國玻璃鋼煙囪的防腐蝕原理，將美國玻璃鋼煙囪的防腐蝕內(nèi)襯技術(shù)用于國內(nèi)脫硫煙囪的防腐蝕工程。

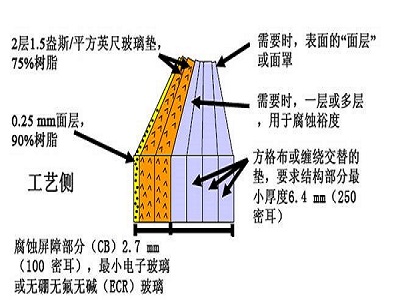

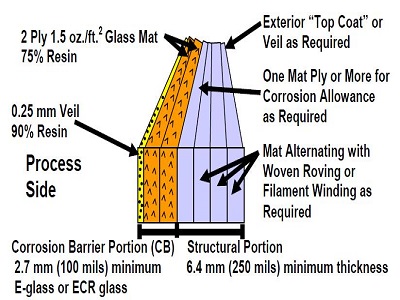

☆ 上圖為美國玻璃鋼煙囪斷面圖，其中起到防腐蝕作用的是左側(cè)2.7mm的防腐蝕隔離層（防腐蝕屏障）。

☆ 基于這一擁有優(yōu)異防腐蝕效果的玻璃鋼煙囪防腐蝕原理，我們就將這一技術(shù)移植到國內(nèi)已有脫硫煙囪的內(nèi)防腐工程上：采用耐腐蝕型玻璃纖維增強(qiáng)耐腐蝕、耐溫性能優(yōu)異的樹脂類材料，從而在煙囪內(nèi)壁形成一層厚度為3.0mm以上的增強(qiáng)型防腐蝕隔離層，對脫硫煙囪內(nèi)表面形成完美的防腐蝕內(nèi)襯。

2.防腐蝕樹脂材料的研制

☆ 在防腐蝕方案確定之后，防腐蝕內(nèi)襯用樹脂材料就成為本技術(shù)方案的最關(guān)鍵部分。從理論上講，這層材料采用美國玻璃鋼煙囪用環(huán)氧乙烯基酯樹脂是最佳選擇。但是，由于本方案是在高空吊籃上的現(xiàn)場施工，乙烯基酯樹脂的固化性能不能滿足本方案的使用要求。

☆ 在進(jìn)一步分析了不同樹脂的基本性能之后，我們發(fā)現(xiàn)：

* 環(huán)氧樹脂具有優(yōu)異的粘接性能、耐溫性能，但是防腐蝕性能稍遜色、施工性能較差；

* 呋喃樹脂具有極好的耐溫性能和防腐蝕性能，但是粘接性能稍遜色、固化性能不滿足本方案的使用要求；

* 如果將二者通過合理的分子設(shè)計(jì)，結(jié)合到一起，綜合二者的優(yōu)點(diǎn)、擯棄其缺點(diǎn)，就會研制出一種擁有優(yōu)異的綜合性能的防腐蝕新材料。

☆ 在此條件下，我司通過廣泛的調(diào)研，委托國內(nèi)某知名研究院和大學(xué)的高分子材料和防腐材料專業(yè)的知名教授，研制出無溶劑型呋喃-環(huán)氧樹脂共固化樹脂體系，通過分子結(jié)構(gòu)設(shè)計(jì)合成出的改性固化劑及共固化促進(jìn)劑，很好的解決了呋喃樹脂、環(huán)氧樹脂在室溫下進(jìn)行共固化的難題，使呋喃樹脂、環(huán)氧樹脂固化產(chǎn)物形成互穿網(wǎng)絡(luò)的交聯(lián)結(jié)構(gòu)，既保留了呋喃樹脂的耐熱性、耐腐蝕性，又保留了環(huán)氧樹脂的粘結(jié)性和高強(qiáng)度。

3.基本性能

☆ 用該樹脂體系配合耐化學(xué)腐蝕玻璃纖維，采用專業(yè)化雙組份噴射設(shè)備，可在鋼、混凝土煙囪內(nèi)壁表面一次噴射成型2～5mm整體防護(hù)層，實(shí)現(xiàn)對鋼結(jié)構(gòu)、混凝土結(jié)構(gòu)煙囪的防護(hù)。與國內(nèi)使用的現(xiàn)有產(chǎn)品相比：

★ 共固化提高了樹脂與基材（鋼、混凝土等）的粘結(jié)性；

★ 互穿網(wǎng)絡(luò)的交聯(lián)結(jié)構(gòu)，使樹脂固化物耐熱性及耐冷-熱交變沖擊性更加優(yōu)異；

★ 采用室溫固化體系，對施工環(huán)境條件要求較低，現(xiàn)場施工性能極好；

★ 采用無溶劑配方，樹脂固化過程中無揮發(fā)性小分子逸出，為創(chuàng)造良好的施工環(huán)境提供了保障，確保施工安全；

★ 采用無溶劑配方，樹脂固化過程中無揮發(fā)性小分子逸出，確保了防腐蝕內(nèi)襯的致密性，提高了該材料的耐腐蝕性；

☆該樹脂體系的主要性能：

能適應(yīng)干煙氣150℃高溫60分鐘，材料不碳化、開裂、氣泡和穿孔，此時(shí)煙氣壓力為負(fù)壓（-500Pa~0 Pa）；

能長時(shí)間適應(yīng)干煙氣110~150℃，材料不碳化、開裂、氣泡和穿孔，此時(shí)煙氣壓力為負(fù)壓（-500Pa~0 Pa）；

能長時(shí)間適應(yīng)脫硫濕煙氣45~90℃，材料不碳化、開裂、氣泡和穿孔，此時(shí)煙氣壓力為正壓（0 Pa~500Pa）；

從150℃驟冷至30℃疲勞循環(huán)試驗(yàn)10次，與鋼材不脫層，不起泡；

5%HCl溶液60℃下老化20天，彎曲模量保留率大于85％，5%HCl溶液25℃下老化30天，彎曲模量保留率大于90％，

交變濕熱老化60℃/ 93%濕度 12小時(shí)后，再在 25℃/ 93%濕熱 12小時(shí)，30循環(huán)后，彎曲模量保留率大于98％。

4.主要理化性能測試結(jié)果

5.施工

☆由無溶劑型環(huán)氧呋喃樹脂配比玻璃纖維經(jīng)專用噴涂機(jī)現(xiàn)場噴/刮涂施工而成。其中的底漆根據(jù)施工基層的不同（鋼內(nèi)筒、磚砌體及混凝土）而采購滿足國標(biāo)要求的耐溫型環(huán)氧防銹底漆或環(huán)氧封閉底漆作為配套底漆。YZMC-KK20阻燃型纖維增強(qiáng)聚合物煙囪防腐內(nèi)襯材料為雙組份供貨，YZMC-KK20A為甲組份；YZMC-KK20B為乙組份。

6.質(zhì)量指標(biāo)：

注：噴/刮涂施工時(shí)采用較低粘度、手糊施工時(shí)采用較高粘度的樹脂，防腐性能不變。

7.特點(diǎn)與應(yīng)用：

本樹脂綜合了環(huán)氧樹脂優(yōu)異的粘接強(qiáng)度、較好的耐酸堿性，呋喃樹脂優(yōu)異的耐酸堿腐蝕性能和耐高溫性能；粘度合適、施工性能好、對環(huán)境條件適應(yīng)性強(qiáng)，樹脂的固化收縮率很低，非常適合于大面積快速噴涂施工。

本樹脂為工廠化生產(chǎn)、雙組份供貨，配料簡便，使用方便，有利于保證大面積快速施工時(shí)的工程質(zhì)量。

本樹脂為純固體成分、利于環(huán)保，與玻璃纖維配合可廣泛用做腐蝕嚴(yán)重的設(shè)備內(nèi)壁或混凝土構(gòu)筑物表面的防腐蝕內(nèi)襯，也可制作成樹脂膠泥和砂漿用于整體耐蝕地坪及磚、板襯砌等，尤其適用于酸堿交替的場合和煙氣脫硫設(shè)備等方面的防腐蝕。

可在常溫下固化使用，如有條件加熱處理（80℃—120℃）效果更好。

耐溫性高，液相≤120℃，氣相≤150℃，煙道氣（煙氣脫硫）≤180℃。

耐腐蝕性能優(yōu)越：

本產(chǎn)品為純固體成分、利于環(huán)保，與玻璃纖維配合可廣泛用做腐蝕嚴(yán)重的設(shè)備內(nèi)壁或混凝土構(gòu)筑物表面的防腐蝕內(nèi)襯，也可制作成樹脂膠泥和砂漿用于整體耐蝕地坪及磚、板襯砌等，尤其適用于酸堿交替的場合和煙氣脫硫設(shè)備等方面的防腐蝕。

產(chǎn)品粘結(jié)強(qiáng)度：

與混凝土或碳鋼基材之間的粘結(jié)強(qiáng)度很高，與鋼板的粘結(jié)強(qiáng)度≥10.0Mpa 。涂層不易產(chǎn)生龜裂、分層或剝離。附著力和耐沖擊強(qiáng)度優(yōu)越。

耐磨性好：

材料在固化后的硬度較高，比普通醇酸漆高2-3倍，耐磨性較好，當(dāng)受外力機(jī)械損傷時(shí)，材料的破壞是局部的，其擴(kuò)散趨勢甚小，易于修復(fù)。

技術(shù)指標(biāo)：

本產(chǎn)品雙組份產(chǎn)品，配料簡便，使用方便，材料的固體成份高，一次成膜較厚。根據(jù)現(xiàn)場情況可采用噴涂、饅涂、滾涂、刷涂等成型工藝，材料現(xiàn)配制和常溫固化的特點(diǎn)，施工便利。涂層經(jīng)多年運(yùn)行后，如局部遭破損時(shí)，僅需在破損處作簡單的修復(fù)，即可恢復(fù)質(zhì)量而不影響性能。

8.使用配合比：

噴涂型防腐內(nèi)襯配合比：

YZMC-KK20A 100份/YZMC-KK20B 25份/槍口現(xiàn)切玻璃纖維30—40份

手糊型防腐內(nèi)襯配合比：

YZMC-KK20A 100份/YZMC-KK20B 25份/玻纖短切氈及玻璃布適量

樹脂膠泥配合比：

YZMC-KK20A 100份/YZMC-KK20B 25份/石英石或鑄石粉200—300份

樹脂砂漿配合比：

YZMC-KK20A 100份/YZMC-KK20B 25份/石英石或鑄石粉200份/石英砂100-300份

9.注意事項(xiàng)：

1、使用注意事項(xiàng)：YZMC-KK20樹脂必須是本公司A、B組份配套使用。

2、環(huán)境溫度低于10℃或濕度大于85%，不宜施工。

3、在使用時(shí)可根據(jù)施工需要，適量添加稀釋劑，如無水乙醇、丙酮、環(huán)氧活性稀釋劑等。推薦采用環(huán)氧活性稀釋劑。

10.包裝與貯存：

貯存期均為一年，超過一年后無結(jié)塊及粘度無明顯變化時(shí)仍可使用。

貯存條件為干燥的陰涼處，不得接觸明火。

YZMC-KK20A為20kg或200kg鐵桶裝。YZMC-KK20B為10kg、20kg塑料桶裝。

*所有數(shù)據(jù)都是在23和50%相對濕度條件下確定的。

**涂布率決定于基層不透水性、吸收能力和基層種類。我們建議涂刷樣板區(qū)確定涂布率。

安全建議：

請注意包裝標(biāo)簽和安全資料頁上所給的安全信息和安全建議。

注：本資料頁的信息是以我們的經(jīng)驗(yàn)為基礎(chǔ)，并據(jù)我們所知是正確的。但這不具有約束力。它必須按各自結(jié)構(gòu)、使用目的、尤其是當(dāng)?shù)貤l件進(jìn)行調(diào)整。我們的資料參考了通用工程規(guī)則，通用工程規(guī)則在施工中必須遵守。這規(guī)定了我們在銷售-交貨-服務(wù)的條例和條件范圍內(nèi)對這些數(shù)據(jù)的正確性負(fù)責(zé)。我公司雇員提出的建議如果與份資料頁中包含的數(shù)據(jù)不同，則他們以書面形式提出才具有約束力。通用工程規(guī)則在任何時(shí)候都必須遵守。

18/19版印刷物已做了某些技術(shù)改動。舊版作廢不再使用。如果發(fā)行了技術(shù)上修訂的新版，本版即作廢。

江蘇悅中高空防腐工程技術(shù)有限公司

2015.05.30
