磚煙囪磚內筒防腐蝕技術方案

本技術方案適用于已建燃煤發電廠在采用FGD系統后的非鋼內筒濕煙囪的防腐蝕施工，更是針對拆除舊內襯后的整體防腐方案，采用FUCHEM VEGF-1乙烯基特種涂料材料復合耐高溫耐腐蝕的898乙烯基玻璃鋼。

1.     防腐蝕方案

工藝流程: 基面處理--基層修補---封閉底涂---中間檢測--- VEGF涂料層---中間檢測--- 玻璃鋼復合層---檢測驗收

1.1煙筒頂部及外筒部分防腐方案

1.1.1 防腐范圍

    煙囪最上部平臺以上的部分外筒壁及頂部部分表面。

1.1.2防腐特點

頂部外筒處于煙囪出口，當煙囪通過脫硫濕煙氣時，受自然溫度的冷卻，濕煙氣中的酸性水蒸氣形成酸雨，對頂面和外筒壁進行長期酸雨沖刷，造成耐酸混凝土壓頂和外筒壁存在高速腐蝕；另外，該部位是煙氣的出口，除了酸性冷凝水的滲透腐蝕外，還受可見光長期照射，防腐設計應考慮抗光照老化性。

頂部處于煙囪出口處，當煙囪通過脫硫濕煙氣時，受自然溫度的冷卻，濕煙氣中的酸性水蒸氣形成酸雨，對頂面和外筒壁進行長期酸雨沖刷，造成鑄鐵壓頂高速腐蝕，結構壽命為煙囪結構最薄弱環節。鑄鐵與各種防腐材料的粘附性較差，防腐難度非常大。

1.1.3防腐方案

全部表面采用VEGF-1涂料加厚處理，防腐層厚度為2mm，表層進行防UV處理。（具體見圖1）

1.1.4防腐工藝結構

說明：1、可采用刷涂或無氣噴涂工藝；

2、頂部一般情況下是鑄鐵壓頂，如對鑄鐵進行噴砂表現處理，但在施工中可去掉特種封閉漆處理。

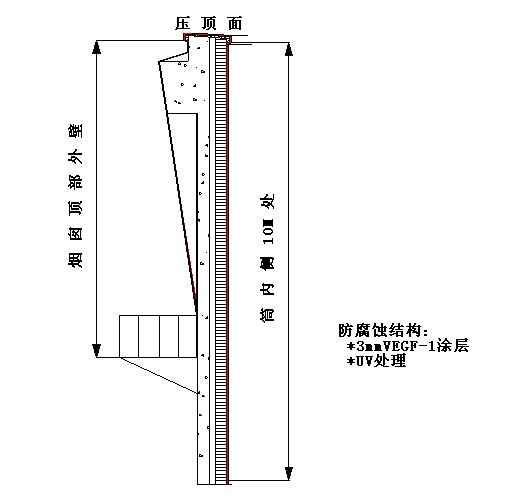

圖一

1.2煙囪內筒壁主體防腐結構設計

1.2.1 防腐特點

內筒壁主要是飽和濕煙氣的腐蝕和高溫原煙氣的沖刷，有一定的結露匯集液體滴流，受高低溫交變工況應力作用， 表面會形成高酸性附著物，這種附著物既有氧化性酸（如硫酸、硝酸等），又有非氧化性酸（如鹽酸等），這種粘附物被被煙氣不斷的潤濕和干燥，形成強度腐蝕。

1.2.2 防腐方案

采用無氣噴涂工藝施工，為防腐層厚度為1.2mmVEGF-1涂層復合4mm玻璃鋼

1.2.3 防腐工藝結構

1.3特殊部位施工及說明

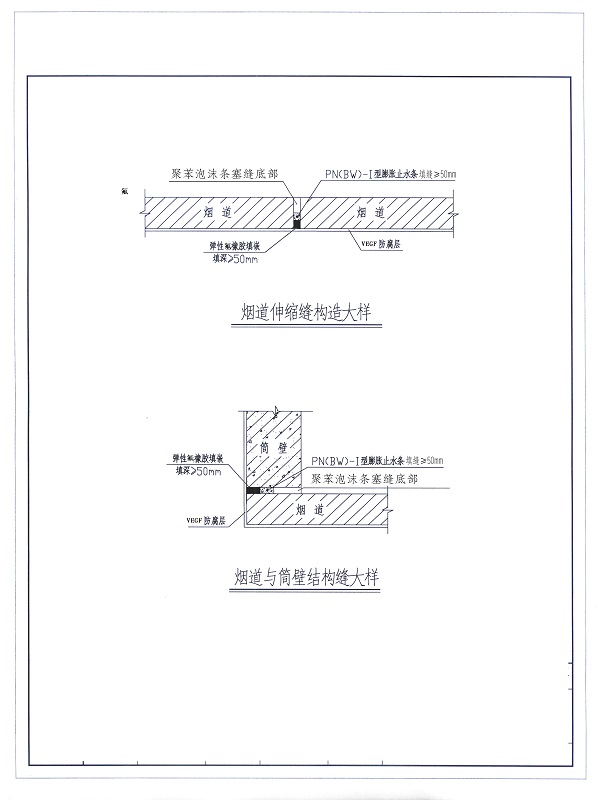

A、伸縮縫部位

在水平煙道伸縮縫或煙道與煙囪結構縫處，應先用聚苯泡沫條塞縫再用膨脹止水條和耐酸耐熱的改性硅橡膠（或氟橡膠）進行填嵌，填嵌深度為≥100毫米。填好后再作涂料，之后再做玻璃鋼內襯。

B、牛腿部位

因?yàn)榕f的內襯全部折除，因此不用作特殊處理，只需要在突出部分上面用VEGF砂漿抹成流水坡。后作防腐內襯，然后局部FRP加強，后續作玻璃鋼形成連續性的整體。

C、積灰平臺

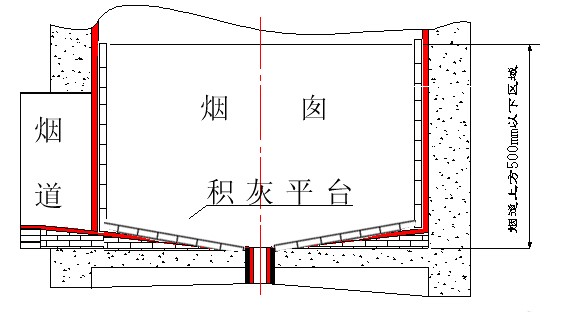

積灰平臺排水處理也是整個煙囪內襯防腐改造處理成敗的關鍵，因大量酸水，必須進行有組織的排水。首先與內壁施工方法一樣基面清理干凈噴砂后，鋼筋砼積灰平臺上的填充物都要清除，露出堅硬的、干凈的砼表面，用VEGF封閉底涂處理后，用VEGF底涂料滿刷一遍作過度層，然后作防腐涂料及復合玻璃鋼內襯，隨后用樹脂砂漿作1—1.5%的排水坡，（沒有水泥砼的凝固時間，并可防止收縮出現施工縫），積灰平臺與筒壁交接處結構縫應用硅橡膠填嵌，找坡砼在轉角處應做成圓弧，平臺兩布四涂處理層在筒壁上的高度不小于500mm。中間有隔煙墻的應在邊上設二個排水口，直徑不小于￠159，中間沒有隔煙墻的應在中間設一個排水口，直徑不小于￠219，排水口的防漏，要求有專門的措施。玻璃鋼層搭接到排水口內。如下圖。

D其它

對設備突變部位和拐角處,該部位是應力集中的地方,對這些薄弱環節進行FRP加強，先作一層VEGF涂料層后再加襯玻璃鋼層，因?yàn)椴Ａт搶泳哂姓w性好、力學性能好的特點，可以較好的緩沖溫度和力學沖擊。這些區域包括突出部分、拐角處（如煙道進口處等）。2.0mm標準型VEGF-1特種涂料復合玻璃鋼結構。后作整體玻璃鋼。
