國電青山熱電有限公司涼水塔外壁VI及航空標識噴涂施工

一、工程概況：

國電青山熱電有限公司涼水塔為150米鋼筋混凝土涼水塔。其中在冷卻塔外壁標高6.9米、13.7米、120米、127.2米、134.4米、141.6米和塔頂設置有平臺，塔頂平臺有欄桿，欄桿高度1200mm總長約為222米，塔外壁標高6.9米以下設置有斜樓梯，樓梯寬約800mm,欄桿高約900mm，踏步為格柵板，外筒外壁標高6.9米以上設置有直爬梯及護籠，直爬梯寬度650mm，護籠直徑Φ800mm。

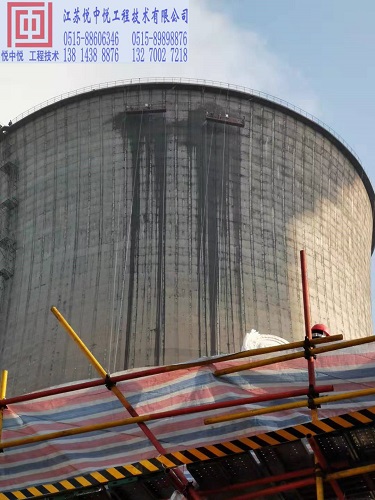

涼水塔外壁有建設施工留下的孔洞向外滲水，水漬已侵蝕涼水塔外壁并留有大量黑色的水漬，嚴重影響涼水塔外表的美觀，且缺失航空標識。涼水塔平臺、樓梯及其欄桿、踏步、護籠為鋼結構，長期生產使用環境腐蝕，現已嚴重腐蝕，涼水塔水池圍欄也因長期陽光暴曬，覆塑鋼絲網已經爆裂并且鋼絲腐蝕嚴重，因此需要對上述問題進行處理。

二、工程范圍

涼水塔外壁整體從上至下進行清洗，局部修補、抹粉找平處理，涼水塔噴涂部分及噴涂部分以上的外壁孔洞堵漏。在95～122米標高的范圍內按照詢價方要求噴涂國家能源集團標志及“國家能源集團”和“CHN ENERGY”標識，并在147.5～149米標高范圍內刷涂紅的航空標志環，總面積約為xxxx平方米。

涼水塔扶梯、爬梯、護籠及平臺加固，腐蝕嚴重的進行修復，并進行刷油漆防腐處理，頂部圍欄全部更換并進行防腐處理。

三、施工工藝

1. 工藝流程

施工前的準備→懸吊繩的固定→處理修補基層→（驗收合格）→打磨清理基層（包括基層打磨，舊漆打磨，沖洗表面）→放制色標間距→刷底漆涂料→（驗收合格）→刷涂料面漆→（驗收合格）→總體驗收→懸吊繩拆除。

2. 操作工藝

①處理基層：用刮刀將表面的積塵、膠跡，銹斑刮干凈，不要刮出毛刺。

②清理灰塵：將凸凹部位的積塵清理干凈，不可殘留灰塵。

③沖洗表面：將煙囪外表凸凹部位沖洗干凈，信號平臺上積灰清理干凈，再從煙囪頂部向下沖刷，必須從上而下。

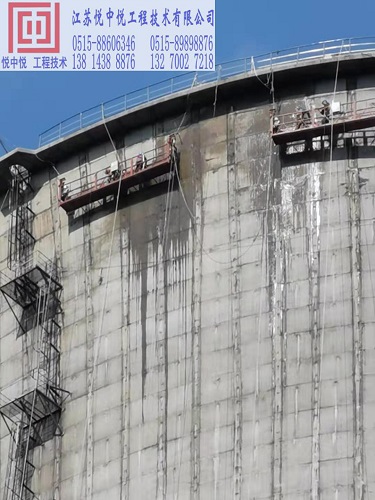

塔壁清洗作業

④表面修補：將凸凹部位，用環氧水泥填實抹平。泄露孔洞用耐強酸且能強力附著在混凝土制品表面的雜化聚合物材料堵塞孔洞，填實抹平。

⑤基層打磨：用磨光機將外表打磨找平，磨至平整、光滑。

⑥舊漆打磨：用磨光機將表面原有的航空標志漆盡可能打磨掉，不出現新漆涂刷后花色現象。

⑦放制間距：從上而下放制色標間距，每道用色筆標記一周。

標識放制間距

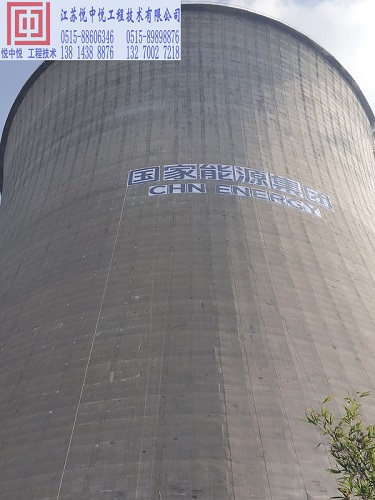

標識字體描繪

⑧涂刷航空漆：順上而下涂刷，收刷，理刷時都要輕快，不可留下接頭、刷痕，每道刷面要一次成形，不可留有接頭，涂刷后要求顏色一致，每道顏色涂刷要三遍以上，多刷多理，涂刷飽滿，不流不墜，光亮均勻，外觀大方得體有舒服感。

3. 表面處理要求

①煙囪混凝土表面清理：除去混凝土表面松動鼓起部份、對剝落嚴重點鏟除、露出堅實基體、然后用鋼絲刷對混凝土表面進行進一步清理、除去表面的附著物、并對表面起到一定的毛化作用。

②凹凸不平、太深的用基料補平。

③對已經腐蝕的孔洞用鏟刀、打磨機處理使原始堅實機體露出，然后使用專用防強酸復合材料填充。

④用環氧膠泥局部維修缺陷一遍，使外壁光滑平整。

4. 涂裝施工

①在油漆使用時，如果油漆粘度過高時，可用專用稀釋劑稀釋，但加入量不得超過油漆總量的5%。油漆采用刷涂時，必須少蘸多刷，不得漏涂，不得流掛。

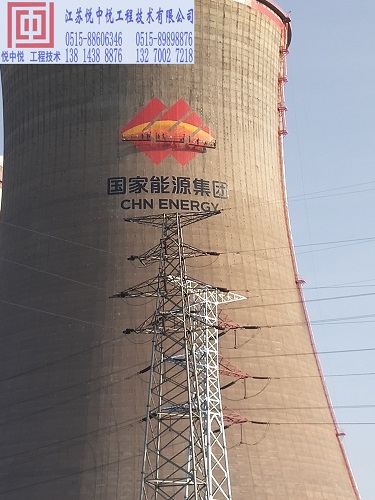

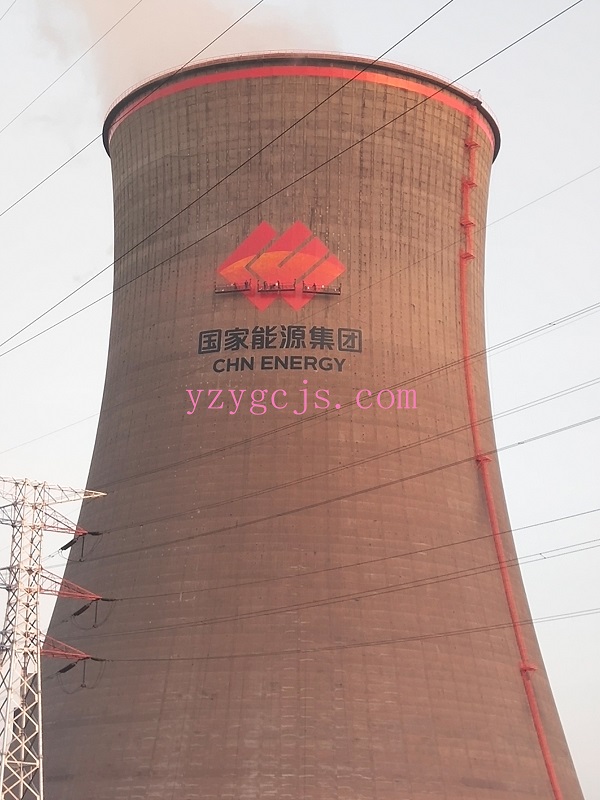

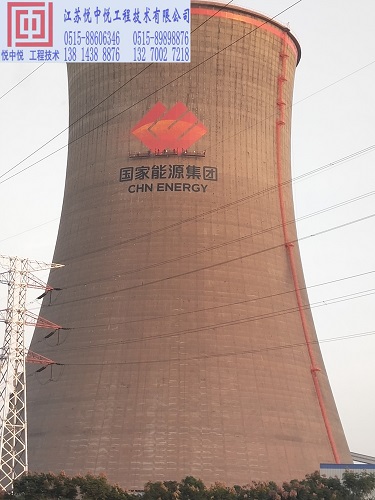

集團標識噴涂

②當進行多層涂料施工時，每層涂覆時間應大于4小時，全部涂覆完畢，應在常溫下放置7天后，方可使用。

③每層涂料施工前，表面均須保持干凈及干燥，不得有灰塵、油污、潮氣等。

④在使用涂料時要將整桶涂料完全攪拌,使涂料沉淀全部攪均,然后按廠方說明書配比進行配料,使用時如有凝結或變質的油漆及稀釋劑不得使用。貯存一定要在通風良好的單一房間內，并防止過熱，嚴禁明火，火星和陽光直射。

⑤涂料涂刷時溫度應在>5℃，空氣相對濕度在85%以下進行，管道或設備表面必須完全干燥，不得在受到雨水、濃霧、水汽作用影響的表面上進行涂料施工。涂料施工后表面應平滑，涂層不應有皺皮、流掛、氣泡、龜裂等現象并要達到設計厚度。

5. 質量檢驗

①每一道涂敷完，應在不同部位測定涂層的濕膜厚度，并及時對工藝參數進行調整。

②每涂完一道涂層后進行目視檢查，不得有氣泡、褶皺、分離起皮、流掛等現象。

③最后一道涂層實干后固化前應檢查防腐層厚度，厚度不合格應增加涂敷遍數直至合格。

④防腐層外觀應平整連續、光滑、無氣泡、無漏涂部位，并且不得發粘、脫皮、氣泡、斑痕等缺陷存在。

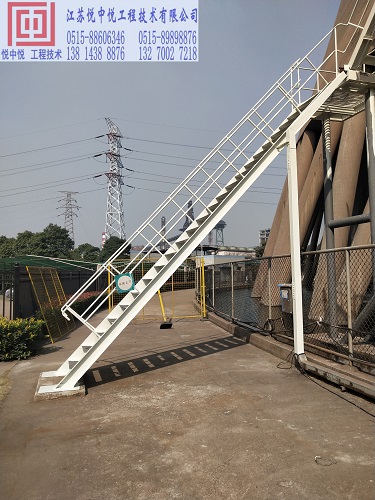

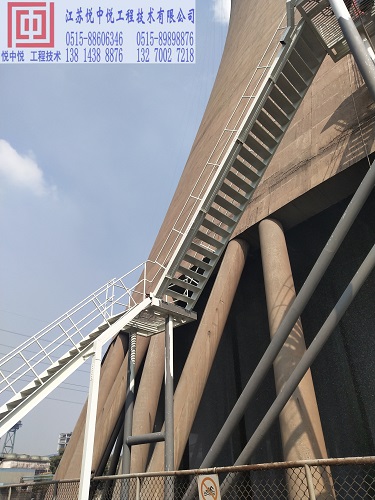

冷卻塔外爬梯防腐涂裝

江蘇悅中悅工程技術有限公司

2019年 12月
