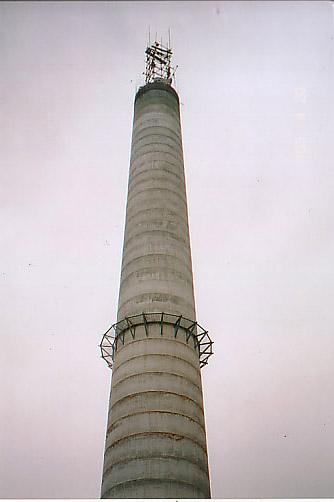

一、磚石要求
1、筒壁宜采用標準型或異型的一等普通粘土磚，其標號不應低于75號；如有抗凍要求時，磚的抗凍性指標應符合有關規(guī)定；
2、磚筒壁宜采用25號混合砂漿，在其頂部5米范圍內(nèi)，宜將砂漿標號提高到50號；
3、配筋磚筒壁，應采用不低于50號的水泥石灰混合砂漿。
4、煙氣溫度低于400℃時，可采用75號普通粘土磚和25號混合砂漿；
5、煙氣溫度為400～500℃時，可采用75號普通粘土磚和耐熱砂漿；
6、煙氣溫度高于500℃時，可采用粘土質(zhì)耐火磚、耐火混凝土預制塊和粘土火泥泥漿。
二、混凝土
1、混凝土宜采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥配制，混凝土標號不宜低于200號；
2、混凝土的水灰比不宜大于0.5每立方米混凝土水泥用量不應超過450公斤；
3、混凝土的骨料應堅硬致密，粗骨料宜采用玄武巖、閃長巖、花崗巖、石灰?guī)r等破碎的碎石或河卵石，細骨料宜采用天然砂，也可采用上述巖石經(jīng)破碎篩分后的產(chǎn)品，但不得含有金屬礦物、云母、硫酸化合物和硫化物；
　4、粗骨料粒徑不應超過筒壁厚度的1/5和鋼筋間距的3/4，同時最大粒徑不應超過60毫米；
　5、沿筒壁高度宜采用相同標號的混凝土。
注：①當煙囪較高時亦可采用不同標號的混凝土。
②筒壁頂部第一節(jié)和有煙氣直接作用的部位，不宜采用石灰石作骨料。
　6、基礎的混凝土標號應按下列規(guī)定采用：
　　①剛性基礎，不應低于100號；
　　②板式基礎，不應低于150號；
　?、蹥んw基礎，不宜低于300號。
三、鋼筋和鋼材
1、鋼筋混凝土筒壁的配筋宜采用Ⅱ級鋼筋；配筋磚筒壁宜采用Ⅰ級鋼筋，但縱向鋼筋由計算決定時，宜采用Ⅱ級鋼筋。
2、基礎的配筋宜采用Ⅱ級鋼筋。注：也可采用5號鋼鋼筋。
3、平臺、爬梯、螺栓和磚煙囪的環(huán)箍等宜采用3號鋼。
4、鋼筋混凝土筒壁和配筋磚筒壁的鋼筋，在溫度作用下的抗拉和抗壓設計強度應按《鋼筋混凝土結構設計規(guī)范》(TJ10—74)采用。
5、基礎的鋼筋在溫度作用下的抗拉和抗壓設計強度當為地上煙道時，可不考慮溫度折減，仍應按《鋼筋混凝土結構設計規(guī)范》(TJ10—74)采用；
6、磚煙囪筒壁的環(huán)箍，當采用3號鋼時，其抗拉設計強度Rkt可采用1680公斤/c㎡。
7、鋼筋和鋼材在溫度作用下的彈性模量，不考慮溫度折減，應按《鋼筋混凝土結構設計規(guī)范》(TJ10—74)和《鋼結構設計規(guī)范》(TJ17—74)采用。
