一、磚石要求
1、筒壁宜采用標(biāo)準(zhǔn)型或異型的一等普通粘土磚，其標(biāo)號(hào)不應(yīng)低于75號(hào)；如有抗凍要求時(shí)，磚的抗凍性指標(biāo)應(yīng)符合有關(guān)規(guī)定；
2、磚筒壁宜采用25號(hào)混合砂漿，在其頂部5米范圍內(nèi)，宜將砂漿標(biāo)號(hào)提高到50號(hào)；
3、配筋磚筒壁，應(yīng)采用不低于50號(hào)的水泥石灰混合砂漿。
4、煙氣溫度低于400℃時(shí)，可采用75號(hào)普通粘土磚和25號(hào)混合砂漿；
5、煙氣溫度為400～500℃時(shí)，可采用75號(hào)普通粘土磚和耐熱砂漿；
6、煙氣溫度高于500℃時(shí)，可采用粘土質(zhì)耐火磚、耐火混凝土預(yù)制塊和粘土火泥泥漿。
二、混凝土
1、混凝土宜采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥配制，混凝土標(biāo)號(hào)不宜低于200號(hào)；
2、混凝土的水灰比不宜大于0.5每立方米混凝土水泥用量不應(yīng)超過(guò)450公斤；
3、混凝土的骨料應(yīng)堅(jiān)硬致密，粗骨料宜采用玄武巖、閃長(zhǎng)巖、花崗巖、石灰?guī)r等破碎的碎石或河卵石，細(xì)骨料宜采用天然砂，也可采用上述巖石經(jīng)破碎篩分后的產(chǎn)品，但不得含有金屬礦物、云母、硫酸化合物和硫化物；
　4、粗骨料粒徑不應(yīng)超過(guò)筒壁厚度的1/5和鋼筋間距的3/4，同時(shí)最大粒徑不應(yīng)超過(guò)60毫米；
　5、沿筒壁高度宜采用相同標(biāo)號(hào)的混凝土。
注：①當(dāng)煙囪較高時(shí)亦可采用不同標(biāo)號(hào)的混凝土。
②筒壁頂部第一節(jié)和有煙氣直接作用的部位，不宜采用石灰石作骨料。

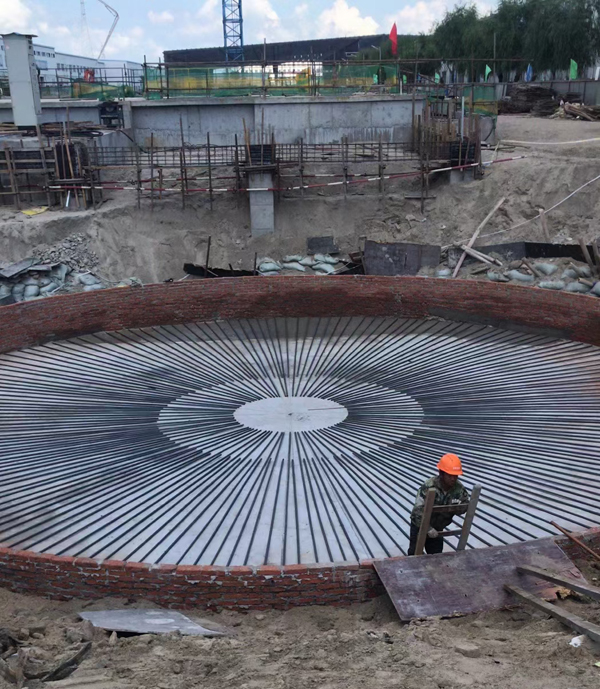

　6、基礎(chǔ)的混凝土標(biāo)號(hào)應(yīng)按下列規(guī)定采用：
　?、賱傂曰A(chǔ)，不應(yīng)低于100號(hào)；
　　②板式基礎(chǔ)，不應(yīng)低于150號(hào)；
　?、蹥んw基礎(chǔ)，不宜低于300號(hào)。
三、鋼筋和鋼材
1、鋼筋混凝土筒壁的配筋宜采用Ⅱ級(jí)鋼筋；配筋磚筒壁宜采用Ⅰ級(jí)鋼筋，但縱向鋼筋由計(jì)算決定時(shí)，宜采用Ⅱ級(jí)鋼筋。
2、基礎(chǔ)的配筋宜采用Ⅱ級(jí)鋼筋。注：也可采用5號(hào)鋼鋼筋。
3、平臺(tái)、爬梯、螺栓和磚煙囪的環(huán)箍等宜采用3號(hào)鋼。
4、鋼筋混凝土筒壁和配筋磚筒壁的鋼筋，在溫度作用下的抗拉和抗壓設(shè)計(jì)強(qiáng)度應(yīng)按《鋼筋混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》(TJ10—74)采用。
5、基礎(chǔ)的鋼筋在溫度作用下的抗拉和抗壓設(shè)計(jì)強(qiáng)度當(dāng)為地上煙道時(shí)，可不考慮溫度折減，仍應(yīng)按《鋼筋混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》(TJ10—74)采用；
6、磚煙囪筒壁的環(huán)箍，當(dāng)采用3號(hào)鋼時(shí)，其抗拉設(shè)計(jì)強(qiáng)度Rkt可采用1680公斤/c㎡。
7、鋼筋和鋼材在溫度作用下的彈性模量，不考慮溫度折減，應(yīng)按《鋼筋混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》(TJ10—74)和《鋼結(jié)構(gòu)設(shè)計(jì)規(guī)范》(TJ17—74)采用。
